دليل خدمة تمديد مواسير النحاس في محافظة الأحساء
تمثل شبكة مواسير النحاس الشريان الناقل لمركب التبريد بين وحدتي المكيف؛ وأي تهاون في جودة النحاس المستخدم أو سمك جدرانه أو طريقة عزله وتمديده يتحول إلى كابوس مكلف مدفون داخل الجدران أو تحت الأسقف المستعارة. فالتسريب الخفي الذي ينشأ عن ثقب ميكروسكوبي في ماسورة نحاس رديئة لا يكتفي بإهدار الفريون فحسب، بل يهدد باحتراق الضاغط وتشويه دهانات وديكورات المنزل.
في مؤسسة مدار البرودة، نطبق المعايير الهندسية الصارمة في كافة أعمال تأسيس وتمديد خطوط النحاس للمشاريع السكنية والفلل والمحلات التجارية في محافظة الأحساء. نعتمد حصرياً على النحاس النقي عالي السماكة (نحاس مولر الأمريكي أو المعتمد المطابق للمواصفات السعودية SASO) الذي يتحمل ضغوط الغاز المرتفعة لأنظمة R410A الحديثة.
كل خط تمديد يتم عزله حرارياً بعوازل المطاط المرن (Armaflex) المانعة للتكثف، مع تمديد كابلات التحكم الكهربائية الإيطالية أو المعتمدة داخل ليات حماية مستقلة، وإجراء اختبار الضغط الإلزامي بغاز النيتروجين الجاف تحت ضغط يصل إلى 250-300 PSI لمدة 24 ساعة للتأكد التام من سلامة اللحامات قبل أعمال اللياسة أو إغلاق الجبس.
متى تحتاج إلى تمديد مواسير النحاس؟
إليك أبرز العلامات والمؤشرات الميدانية التي تدل على ضرورة طلب هذه الخدمة لجهازك لتفادي تفاقم الأعطال:
مرحلة العظم وتأسيس المباني والفلل الجديدة
الحاجة لتأسيس مسارات التكييف قبل أعمال اللياسة والتشطيب الداخلي لضمان إخفاء التمديدات داخل مسارات هندسية منظمة.
ترميم وتجديد المنازل والمحلات التجارية
استبدال التمديدات القديمة التالفة أو تعديل مواقع المكيفات بما يتناسب مع المخططات المعمارية والديكورات الحديثة.
وجود تسريب فريون خفي مدفون بالجدار
فقدان شحنة الغاز المتكرر دون وجود أي تسريب ظاهر في الوحدتين، مما يشير إلى ثقب أو تآكل في شبكة النحاس القديمة المدفونة.
تركيب مكيفات جديدة بسعات تبريد أكبر
المكيفات ذات السعات الكبيرة (مثل 30 أو 36 ألف وحدة) تتطلب أقطار مواسير أوسع (5/8 أو 3/4 بوصة) تختلف عن المقاسات القياسية السابقة.
ماذا يشمل تنفيذ خدمة تمديد مواسير النحاس مع مدار البرودة؟
نلتزم بتقديم خدمة متكاملة تغطي كافة النواحي الهندسية لضمان عمل الجهاز بأعلى أداء:
اختيار المواصفات والمقاسات الهندسية
- ✓تحديد أقطار مواسير خط السحب وخط السائل بدقة تتطابق مع كتالوج الشركة الصانعة لكل سعة تبريدية.
- ✓استخدام لفات وقضبان نحاس معتمدة ذات جدران سميكة تتحمل ضغوط الغاز التي تتجاوز 450 PSI في صيف الأحساء.
- ✓تجنب الانحناءات الحادة واستخدام أدوات الثني الميكانيكية (Pipe Benders) لمنع أي اختناق في القطر الداخلي للماسورة.
العزل الحراري وتمديد الكابلات
- ✓عزل كل خط نحاس (السحب والسائل) بشكل مستقل بعوازل رغوية مغلقة الخلايا بسماكة لا تقل عن 9 إلى 13 ملم.
- ✓تغليف العوازل بأشرطة الحماية المقاومة للأشعة فوق البنفسجية (UV Protection Tape) للمسارات المكشوفة على الأسطح.
- ✓تمديد أسلاك التحكم والباور من النحاس المجدول المعتمد مع سلك التأريض (Earth) داخل مواسير بلاستيكية واقية.
اللحام واختبار الضغط بالنيتروجين
- ✓تنفيذ لحام الوصلات بسبائك الفضة عالية النقاء مع تمرير تيار نيتروجين خفيف داخل الماسورة أثناء اللحام لمنع تكون قشور الأكسدة السوداء.
- ✓ضغط الشبكة بالنيتروجين الجاف (Dry Nitrogen) بمستوى 250-300 PSI وتركيب ساعة ضغط مراقبة لفحص أي هبوط في المؤشر.
- ✓تسليم المالك أو المشرف شهادة ضغط تؤكد خلو التمديدات من أي تسريب قبل تسليم الموقع للمليس أو مقاول الجبس.
المعايير الهندسية والمواصفات المعتمدة
| المعيار الفني | المواصفة المعتمدة | الأهمية التقنية |
|---|---|---|
| نوع النحاس المعتمد | نحاس نقي 99.9% (Seamless Copper Tube) مواصفات ASTM B280 | يضمن عدم وجود شوائب تسبب تآكلاً أو مسامية تؤدي لتسريب الغاز تحت الضغط العالي. |
| العازل الحراري | مطاط النتريل المرن ذو الخلايا المغلقة (Class 0 / Class 1) | يمنع انتقال الحرارة وتكثف الرطوبة على جدران المبنى الداخلية. |
| ضغط الاختبار الإلزامي | 250 إلى 300 PSI باستخدام غاز النيتروجين الجاف | يكشف أدنى مسامية أو عيب في اللحام قبل صب الخرسانة أو اللياسة. |
| أقصى مسافة تمديد موصى بها | تتراوح بين 15 إلى 25 متراً حسب قدرة الضاغط ومقدار الزيت الراجع | تجاوز المسافة المسموحة بدون مصائد زيت (Oil Traps) يعرض الضاغط لنقص التزييت والاحتراق. |
خطوات تنفيذ الخدمة بالتفصيل
دراسة المخطط وتحديد مسارات التمديد
تحديد أقصر وأفضل مسار يربط بين مكان الوحدة الداخلية وموقع المكثف على السطح لتقليل فقد الضغط.
تفصيل وقص وثني أنابيب النحاس
قص النحاس بقطاعة مخصصة وتفريغ الحواف من الرايش، وثني الزوايا بانسيابية تمنع كسر أو خنق الماسورة.
العزل الحراري المستقل وتمرير الكابلات
إلباس خطوط النحاس جلب العزل المطاطي المقاوم للحريق وتمديد أسلاك الكهرباء والكنترول بجانبها داخل ليات حماية.
اللحام بلهب الأكسجين وتدفق النيتروجين
لحام الأكواع والوصلات النحاسية بسبيكة لحام الفضة لضمان قوة ميكانيكية ومقاومة تامة للتسريب.
اختبار صمود الضغط بالنيتروجين (Hold Test)
إغلاق أطراف الخطوط ولحام محبس فحص وضغط الخط بالنيتروجين ومراقبة ثبات المؤشر لضمان جودة العمل بنسبة 100%.
استشارة هندسية لتمديدات النحاس بالأحساء
تواصل مباشرة مع فنيي مدار البرودة لتنسيق موعد الفحص والمعاينة

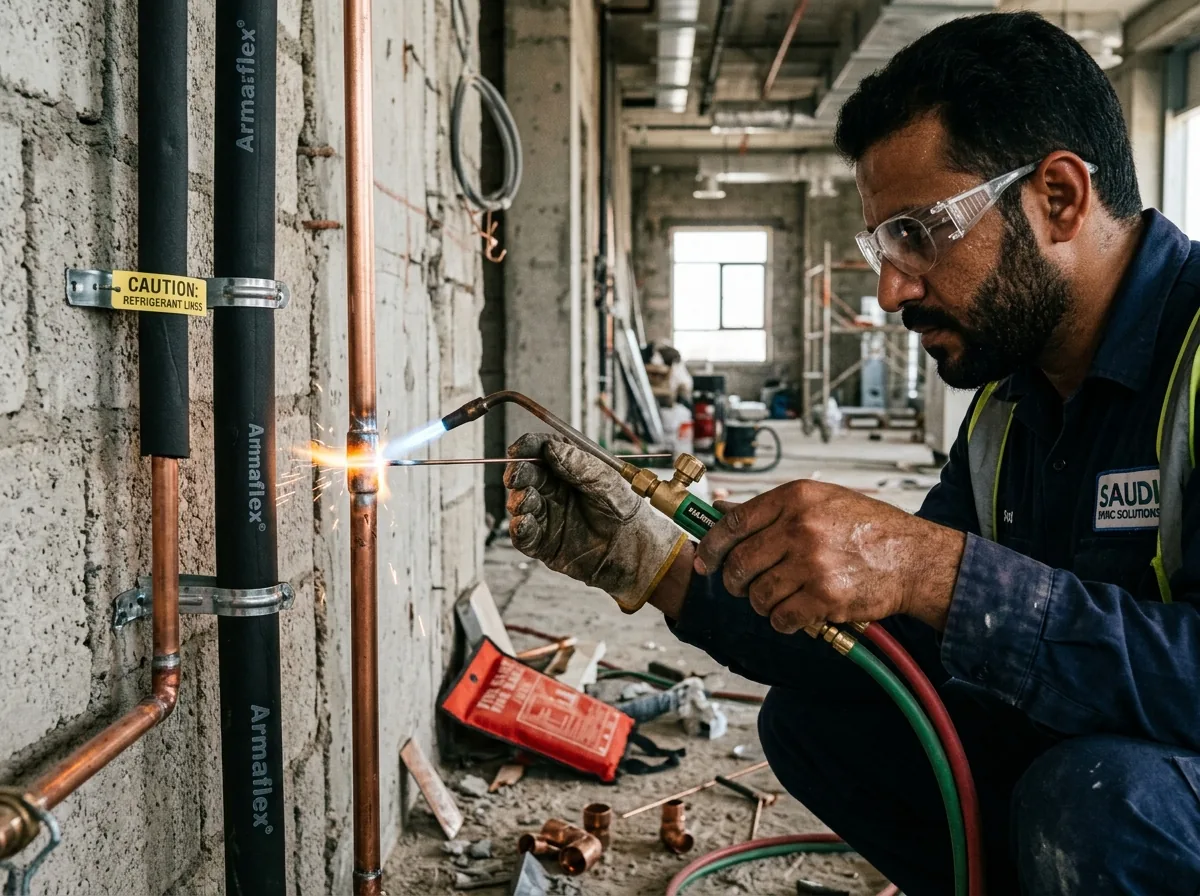

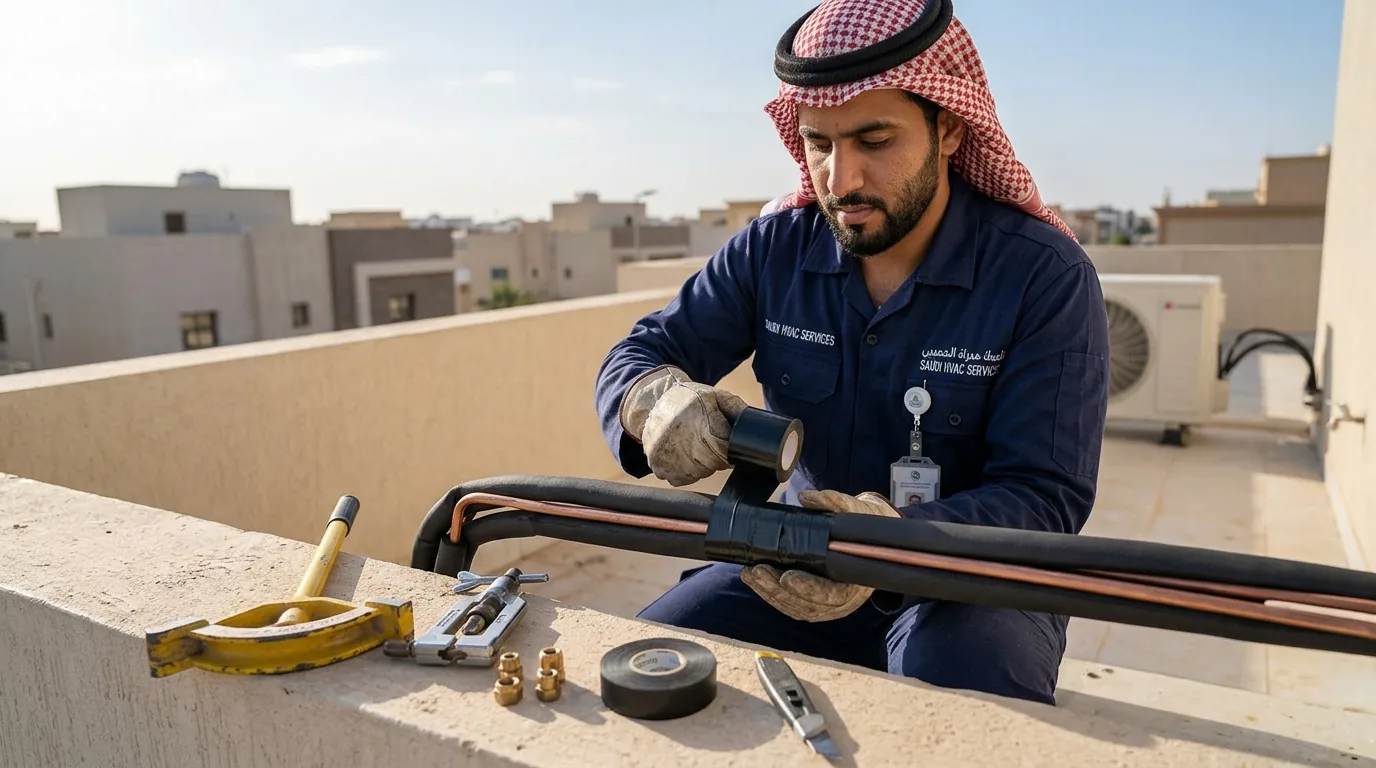

صور واقعية من تنفيذ الأعمال الميدانية
خصوصية تمديد مواسير النحاس في مناخ وطقس الأحساء
•حرارة الأسطح في صيف الأحساء قد تتجاوز 65 درجة مئوية، مما يفرض تغليف مسارات النحاس الظاهرة بحماية مزدوجة ضد الشمس المباشرة لمنع ذوبان أو تشقق العوازل مع مرور الوقت.
•التمديدات المدفونة في تربة أو جدران الأحساء يجب حمايتها داخل مواسير بلاستيكية سميكة (PVC / UPVC) لعزلها عن أي أملاح أو رطوبة قد تتسرب وتسبب تآكلاً خارجياً للنحاس.
•الاستخدام المكثف للتكييف لعدة أشهر متواصلة يتطلب لحاماً مقاوماً للتمدد والانكماش الحراري المستمر دون أن تتشقق نقاط الربط.
الأنظمة والموديلات التي نخدمها
تغطية الخدمة في مدن وأحياء محافظة الأحساء
نصلك لتقديم خدمة تمديد مواسير النحاس في مختلف مناطق ومراكز الأحساء:
الأسئلة الشائعة حول تمديد مواسير النحاس
ما هو أفضل نوع مواسير نحاس لتكييف المباني والفلل؟
يُعتبر النحاس الأمريكي الأصلي (مثل مولر Mueller) أو النحاس المعتمد المطابق للمواصفات السعودية SASO عالي السماكة هو الخيار الأفضل والأكثر أماناً؛ لقدرته الفائقة على تحمل ضغوط الغاز المرتفعة ومقاومة التآكل لسنوات طويلة.
لماذا يجب عزل خط السحب وخط السائل بشكل منفصل؟
عزل كل خط بمفرده ضرورة حرارية لمنع التبادل الحراري السلبي بين خط السائل الدافئ وخط السحب البارد؛ فدمجهما في عازل واحد يقلل من كفاءة دورة التبريد ويرفع حرارة الغاز الراجع للضاغط.
ما أهمية اختبار ضغط النحاس بالنيتروجين قبل اللياسة والجبس؟
اختبار النيتروجين هو الضمان الوحيد لاكتشاف أي ثقب غير مرئي أو ضعف في نقاط اللحام قبل إغلاق الجدران باللياسة أو تركيب أسقف الجبس؛ فاكتشاف التسريب بعد السكن قد يتطلب تكسير الديكورات بتكاليف باهظة.
هل يمكن استخدام مواسير النحاس القديمة لمكيف جديد يعمل بغاز R410A؟
يمكن ذلك فقط إذا كانت سماكة جدار النحاس القديم متوافقة مع ضغوط غاز R410A المرتفعة، وبشرط إجراء غسيل كيميائي شامل وتفريغ كامل للشبكة لإزالة بقايا الزيت المعدني القديم الذي لا يتوافق مع زيت البولي إستر الحديث.
كم المسافة القصوى المسموحة لمواسير النحاس بين الوحدتين؟
تحدد الشركة الصانعة لكل مكيف أقصى طول مسموح (يتراوح عادة بين 15 إلى 25 متراً) مع تحديد أقصى فارق ارتفاع رأسي. وفي حال زيادة الارتفاع، يلزم عمل مصائد زيت (Oil Traps) كل 5 إلى 6 أمتار لضمان عودة زيت التزييت إلى الضاغط.
